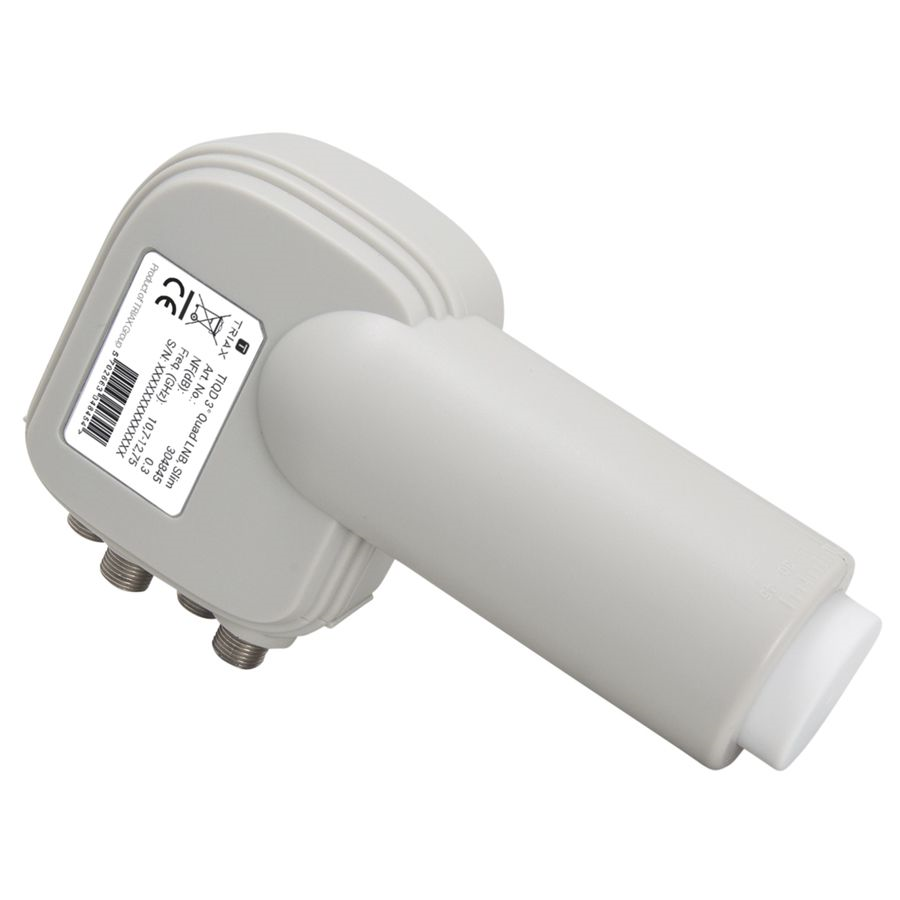

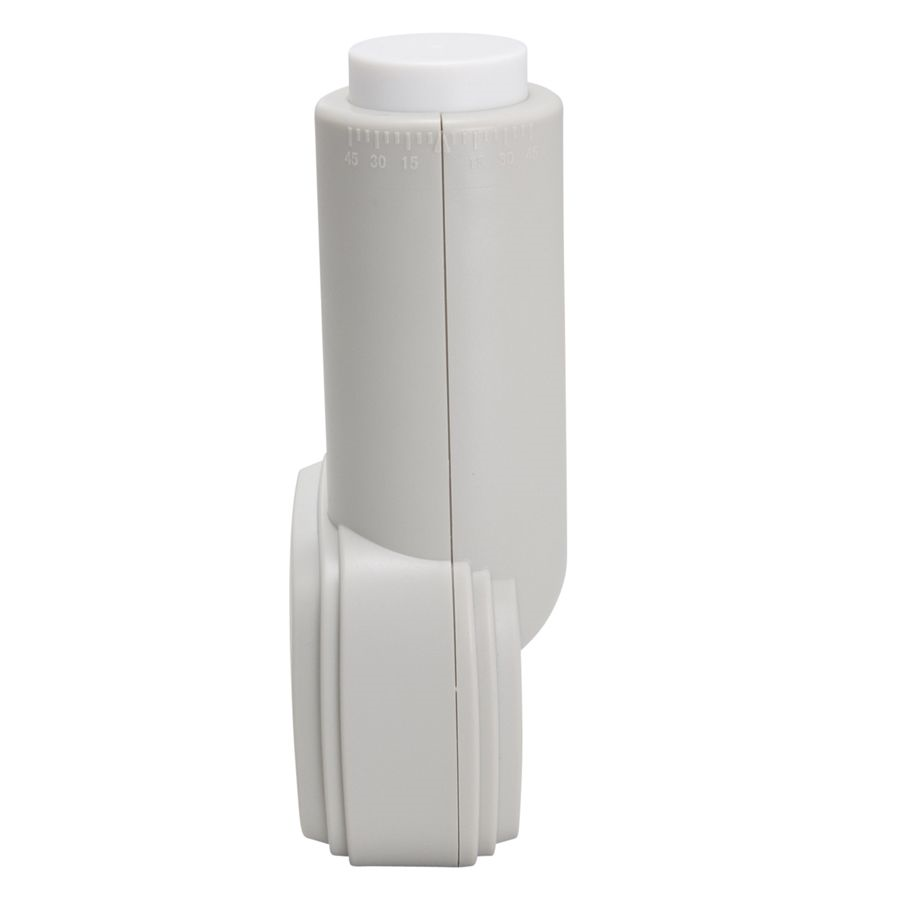

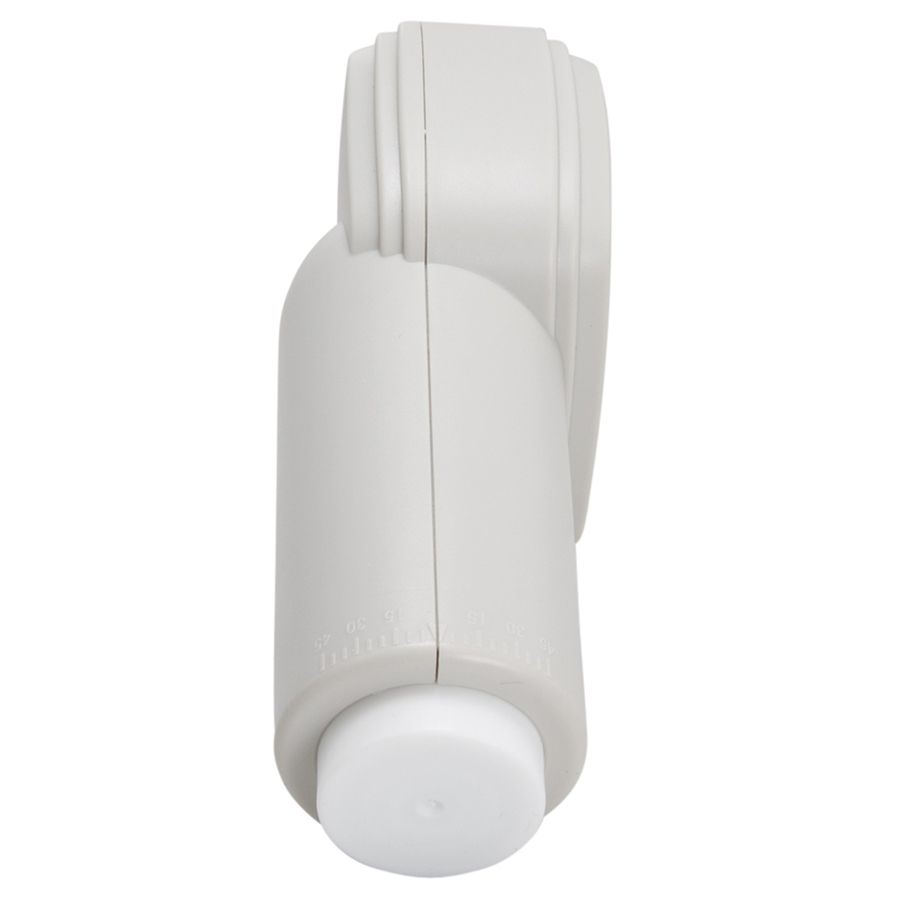

Triax TIQD slim line lens single Quad LNB

Omschrijving

De Triax TIQD is een universele quad LNB voor gebruik in multifeed-systemen. Deze smalle slimline LNB heeft een uitstekend ruisgetal en lage faseruis. Bovendien verbruikt de LNB weinig stroom. De lichtgrijze behuizing is bestand tegen ongunstige weersomstandigheden.

Specificaties

• Type LNB: quad
• Type connector: F-connector (female)
• Faseruis
• 1 kHz (kamertemperatuur): -50 dBc/Hz
• 10 kHz (kamertemperatuur): -75 dBc/Hz
• 100 kHz (kamertemperatuur): -95 dBc/Hz
• Max. spurious level: -60 dBm
• Image rejection (min.): 40 dB
• Output VSWR: 2.1:1
• Feedhorn F/D @ 11.7: 0,615
• Diameter feedhorn: Ø 40 mm
• Input frequentiebereik (low band): 10,7-11,7 GHz
• Input frequentiebereik (high band): 11,7-12,75 GHz
• Output frequentiebereik (low band): 950-1950 MHz
• Output frequentiebereik (high band): 1100-2150 MHz
• L.O. frequentie (low band): 9,75 GHz
• L.O. frequentie (high band): 10,6 GHz
• Gem. gain flatness (26 MHz segm): 1,0 dB
• Max. conversion gain: 64 dB
• Min. conversion gain (kamertemperatuur): 50 dB
• Gem. conversion gain: <64 dB
• Ruisgetal (max.): 0,3 dB
• Kruispolarisatie-isolatie: 25 dB (gem.)
• Impedantie: 75 ?
• DC werkspanning verticaal: 10,5-14,5 VDC
• DC werkspanning horizontaal: 15,5-21,0 VDC
• DC stroomverbruik: 190 mA
• Temperatuurbereik (in bedrijf): -40 tot +60 °C
• Kleur: RAL7035 (lichtgrijs)
• Afmeting (h x d x b): 137 x 97 x 59 mm
• Gewicht: 206 gram
