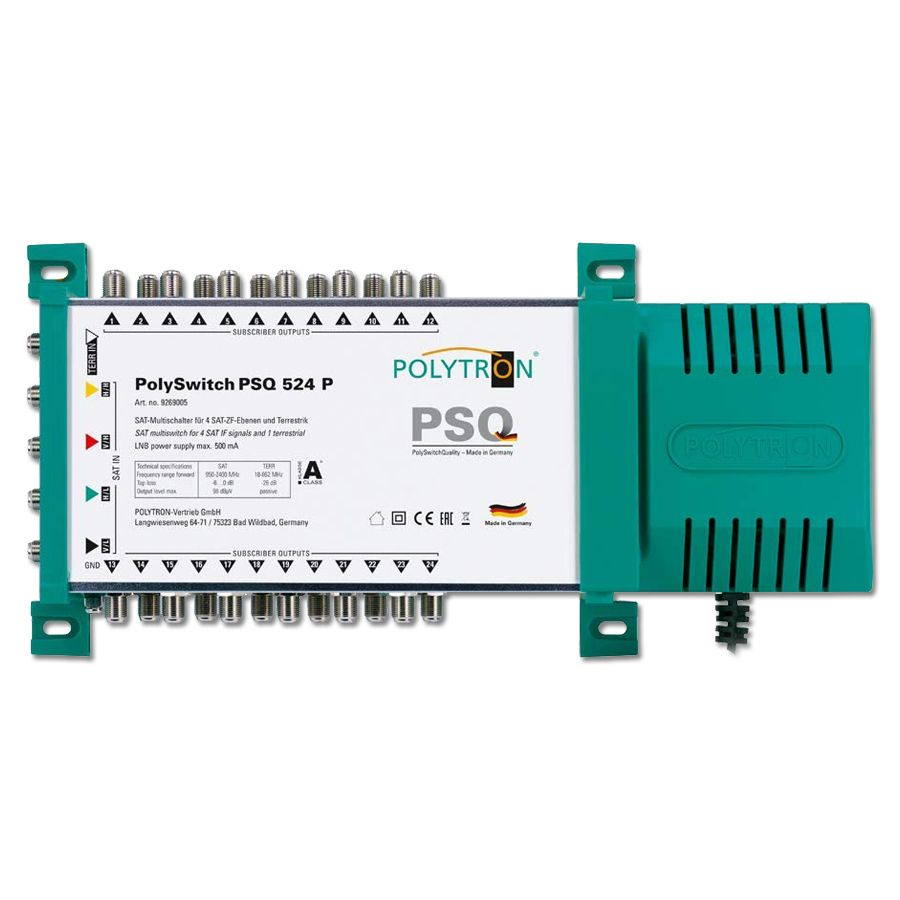

Polytron PSQ 524 P Multiswitch Quad Quattro Lnb

Omschrijving

De Polytron PSQ 524 P stand-alone multiswitch heeft 5 ingangen (4 x SAT en 1 x terrestrische TV input) en 24 uitgangen. Met deze multiswitch distribueert u 4 SAT IF polariteiten en 1 terrestrisch signaal. Verder heeft de PSQ 524 P een ingebouwde voeding.

In het kort

• 4 SAT en 1 terrestrische input
• Hoge energie-efficiëntie
• Geïntegreerde versterker om kabelverlies te compenseren
• Switch commands: 14/18 V, 0/22 kHz
• Hoog retourverlies
• Hoge ontkoppeling tussen polariteiten

Technische gegevens Polytron PSQ 524 P

• Inputs: 5 (4 SAT, 1 TER)
• Outputs: 24 x SAT, 1 x TER (1 x through output)
• Input frequentie
• SAT: 950-2400 MHz
• TER: 18-862 MHz
• Ingebouwde 22 kHz-generator voor quad LNB: -
• Tapverlies
• SAT: -6 ~ 0 dB (± 2)
• TER: -26 dB (± 3)
• Switching commands: 14 V / 18 V / 0/22 kHz
• Isolatie
• SAT/TER: gem. 30 dB
• Horizontaal/verticaal: gem. 30 dB
• Retourverlies (in- en uitgangen)
• SAT: gem. 10 dB
• TER: gem. 10 dB
• Max. ingangsniveau
• SAT: 98 dBµV
• TER: passief
• Max. uitgangsniveau
• SAT (IMD3 35 dB): 101 dBµV
• TER (IMD3 60 dB): 88 dBµV
• DC stroomverbruik: max. 29 ~ 38 mA
• Bedrijfstemperatuur: 0 ~ +55 °C
• Werkspanning: 90 ~ 264 VAC, 50/60 Hz
• LNB voedingsstroom: max. 500 mA
• Afmetingen (b x h x d): 328 x 164 x 63 mm
