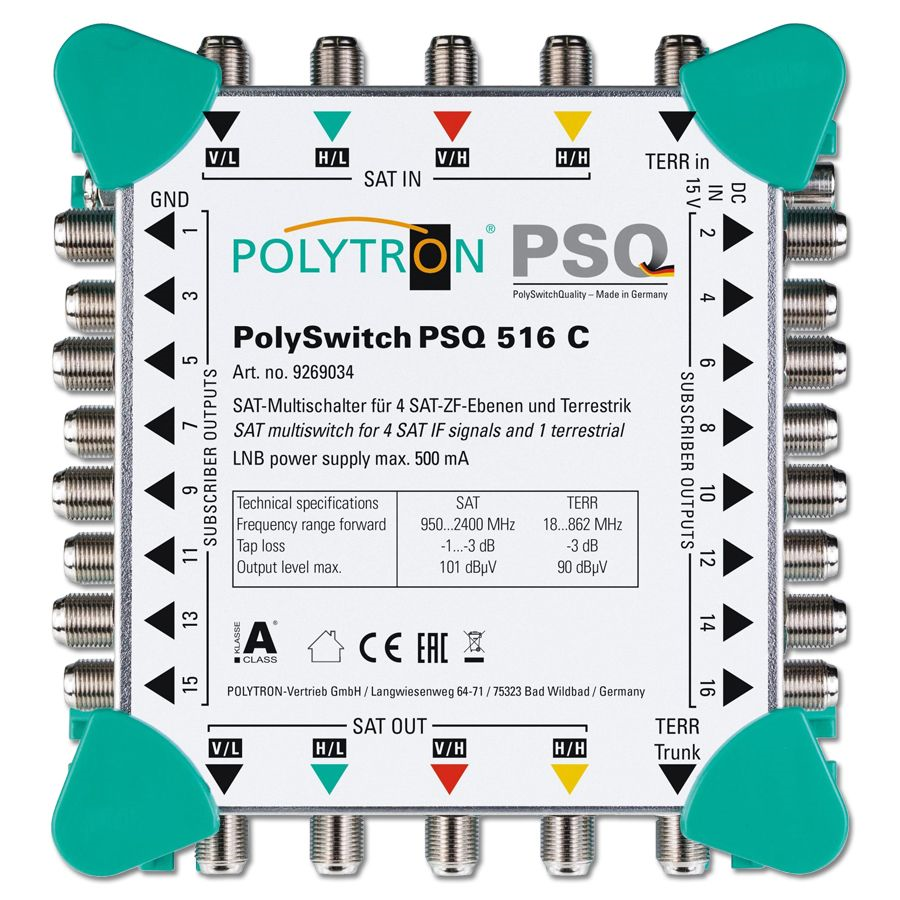

Polytron PSQ 516 C Multiswitch Cascade

Omschrijving

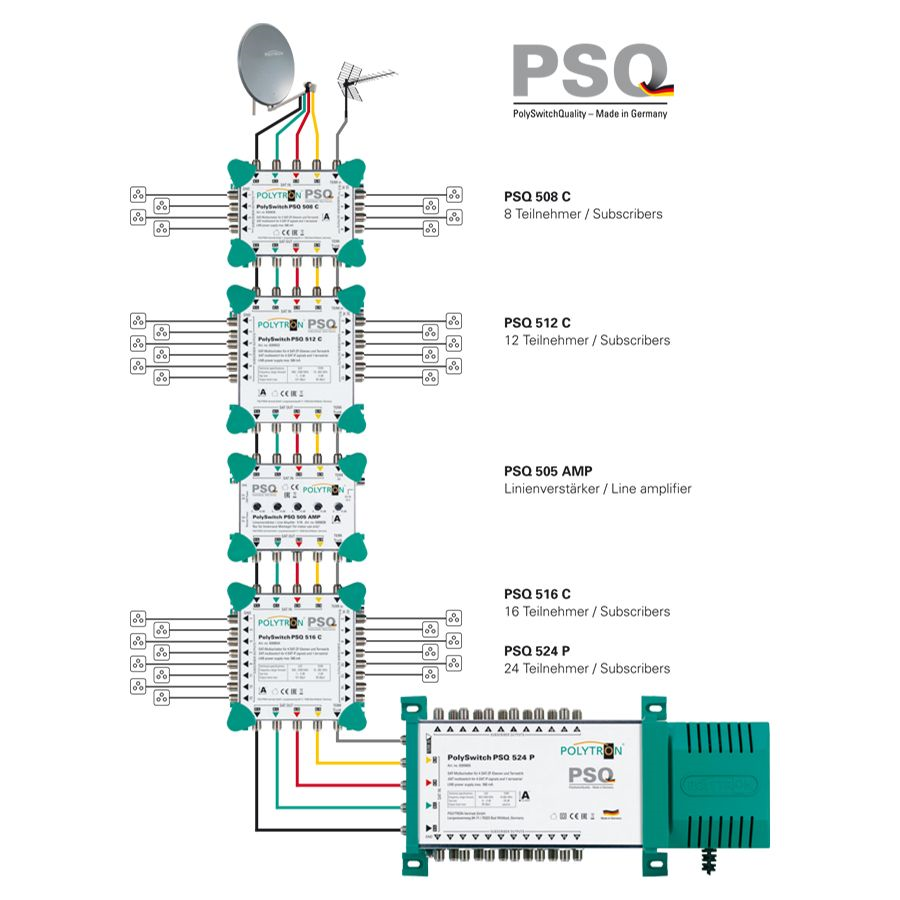

De Polytron PSQ 516 C cascade multiswitch heeft 5 ingangen (4 x SAT en 1 x terrestrische TV input) en 16 uitgangen. Met deze multiswitch distribueert u 4 SAT polariteiten en 1 terrestrisch signaal. De PSQ 516 C heeft een ingebouwde voeding.

In het kort

• 4 SAT en 1 terrestrische input
• Hoge energie-efficiëntie
• Geïntegreerde versterker om kabelverlies te compenseren
• Hoog retourverlies
• Hoge ontkoppeling tussen polariteiten

Specificaties

• Input frequentie
• SAT: 950-2400 MHz
• TER: 18-862 MHz
• Inputs: 5 (4 SAT, 1 TER)
• Outputs: 16 SAT, 1 x actieve versterking
• Through loss
• SAT: -1 ~ -3,5 dB (± 2)
• TER: -5 dB (± 1)
• Tapverlies
• SAT: -1 ~ -3 dB (± 2)
• TER: -3 dB (± 3)
• Isolatie
• SAT/TER: gem. 30 dB
• Horizontaal/verticaal: gem. 30 dB
• Retourverlies (in- en uitgangen)
• SAT: gem. 10 dB
• TER: gem. 10 dB
• Max. ingangsniveau SAT: 95 dBµV
• Max. uitgangsniveau
• SAT: 101 dBµV (IMD3 35 dB)
• TER: 84 dBµV (IMD3 60 dB)
• Energieverbruik per ontvanger: 27 ~ 35 mA
• LNB voedingsstroom: max. 500 mA
• Bedrijfstemperatuur: -20 ~ +70 °C (met PSU +55)
• Afmetingen (b x h x d): 140 x 150 x 63 mm
